Brandschutzfenster werden fachgerecht installiert als geprüfte, gelistete Baugruppen, die den erforderlichen Feuerwiderstandsklassen und lokalen Baugenehmigungen entsprechen. Die Installateure überprüfen Pläne, Bewertungen, Etiketten und Herstelleranweisungen, bevor die Arbeiten beginnen. Öffnungen werden ausgemessen, gereinigt und auf zugelassene Toleranzen vorbereitet. Bewertete Rahmen werden lotrecht, rechtwinklig und sicher verankert gesetzt. Zugelassene feuerfeste Verglasungen, Blöcke, Beschläge und Dichtungsmittel werden ohne Substitutionen eingebaut. Die abschließende Inspektion bestätigt Rauchschutz, Etiketten, Dokumentation und Konformität, wobei wichtige Installationsdetails nachfolgend erläutert werden.
Bestätigen Sie die erforderliche Feuerwiderstandsklasse und den Code
Die Bestätigung der erforderlichen Feuerwiderstandsklasse beginnt mit der Identifizierung der maßgeblichen Bauvorschrift, der Projektspezifikationen und der Anforderungen der zuständigen Behörde für jeden Fensterstandort. Die verantwortliche Partei prüft, ob sich die Öffnung in einer Brandschutzwand, Brandwand, einem Korridor, einem Treppenhaus, einem Schacht oder einer Außenwand-Expositionssituation befindet. Geltende Bauvorschriften und Brandschutzvorschriften legen fest, ob eine brandschutztechnisch bewertete oder feuerwiderstandsfähige Verglasungseinheit zulässig ist, und bestimmen die erforderliche Bewertung in Minuten oder Stunden.
Die Dokumentation sollte vor der Beschaffung oder Installation überprüft werden, einschließlich genehmigter Pläne, Codeberichte, Zulassungen und Herstellerzertifizierungen. Die ausgewählte Fensterbaugruppe muss mit der geprüften und aufgeführten Konfiguration übereinstimmen, einschließlich Rahmenmaterial, Verglasungstyp, maximaler Größe und genehmigter Verwendung. Etwaige Konflikte zwischen Zeichnungen, Spezifikationen und Codeanforderungen sollten durch den planenden Fachmann oder die zuständige Behörde gelöst werden. Die Installation sollte nicht beginnen, bis die erforderliche Bewertung, der Zulassungsstandard und die Akzeptanzkriterien schriftlich für die Projektakte bestätigt wurden.
Messen und Spezifizieren des Fenstersystems
Messen Sie die Rohöffnung, Wandstärke, den Untergrundszustand und die erforderlichen Abstände, bevor Sie das Brandschutzfenstersystem festlegen. Alle Fenstermessungen sollten an mehreren Punkten vorgenommen werden, einschließlich Breite, Höhe, Diagonalen, Laibungstiefe und Brüstungshöhe, um Verjüngungen, Verwölbungen oder aus dem Lot geratene Zustände zu ermitteln. Der Installateur erfasst die Toleranzen anhand der genehmigten Brandabschnittzeichnung und der geltenden Montagenorm.
Systemspezifikationen müssen Öffnungsgröße, erforderliches Bewegungsmaß, Befestigungszonen, Dichtungsfugen, Packerpositionen, Lastübertragungspunkte sowie Schnittstellendetails mit Mauerwerk, Beton, Stahl oder Trennwandkonstruktionen definieren. Jede Abweichung von der geprüften Konfiguration erfordert vor der Beschaffung oder Montage eine Überprüfung durch den verantwortlichen Planer oder die zuständige Behörde.
Das spezifizierte System sollte außerdem Zugänglichkeit, Entwässerung, Wärmedehnung, Stoßbelastung und Versorgungsdurchführungen in der Nähe der Öffnung berücksichtigen. Eine klare Dokumentation reduziert Improvisation auf der Baustelle und trägt dazu bei, sicherzustellen, dass die eingebaute Einheit der klassifizierten Anordnung entspricht, und unterstützt Feuerwiderstand, Standsicherheit und Abnahmeprüfung.
Wählen Sie gelistetes feuerbeständiges Glas und Rahmen
Vor der Beschaffung müssen das ausgewählte Glas, der Rahmen, die Glasleisten, Dichtungen, Anker und Randdichtungen als gelistete feuerwiderstandsfähige Fensterbaugruppe mit der erforderlichen Feuerwiderstandsklasse oder Brandschutzklasse für den jeweiligen Einbauort verifiziert werden. Die Listung muss mit dem maßgeblichen Baurecht, der geprüften Norm, der Orientierung, den Größenbeschränkungen, der Verglasungsfläche und den genehmigten Einbaubedingungen übereinstimmen.
Der Planer sollte kompatible Glastypen bestätigen, wie Drahtglas, Keramikverglasungen, intumeszierendes Verbundglas oder bewertete Isolierverglasungseinheiten, jedoch nur, wenn dies durch die Listung und die Anforderungen an die Aufprallsicherheit zulässig ist. Nicht gelistete Substitutionen machen die Bewertung ungültig, auch wenn einzelne Produkte gleichwertig erscheinen.
Zugelassene Rahmenmaterialien, darunter Hohlmetall, Stahl, Holz, Aluminiumsysteme oder Verbundprofile, müssen der geprüften Baugruppe sowie den erforderlichen Kriterien hinsichtlich Temperaturanstieg, Strahlrohrbeanspruchung oder Rauchkontrolle entsprechen, sofern zutreffend. Beschriftungen, Zertifikate und Herstelleranweisungen sollten vor der Bestellung geprüft werden. Jede Abweichung von der gelisteten Konfiguration ist abzulehnen, sofern sie nicht formell von der zuständigen Behörde genehmigt oder von einer akkreditierten Prüfstelle dokumentiert wurde.
Den Eröffnungszug für den bewerteten Rahmen vorbereiten
Rohöffnung vorbereiten, damit sie der aufgeführten feuerwiderstandsfähigen Fensteranordnung, den genehmigten Werkstattzeichnungen und den erforderlichen Toleranzen für Lotrecht, Waagerecht, Rechtwinkligkeit und Tiefe entspricht. Alle Öffnungsmaße sind vor Beginn der Rahmenvorbereitung zu überprüfen, einschließlich Breite, Höhe, Wanddicke, Brüstungszustand und erforderliche Abstände gemäß der Zulassung oder den Herstelleranweisungen.
Der Untergrund um die Öffnung herum muss strukturell einwandfrei, sauber, trocken und in der Lage sein, den zugelassenen Rahmen ohne Verformung zu tragen. Loses Mauerwerk, beschädigtes Gipswerk, vorstehende Befestigungselemente, brennbare Rückstände und nicht zugelassene Füllmaterialien sind zu entfernen. Alle Reparaturen müssen die Feuerwiderstandsfähigkeit der Wand und deren Kontinuität erhalten.
Der Installateur sollte sicherstellen, dass Anker, Unterkonstruktionen, Brandschutzdichtungspositionen und Anforderungen an Umfangsfugen mit der geprüften Anordnung koordiniert sind. Abweichungen vom zugelassenen System sind vor Beginn der Arbeiten mit dem verantwortlichen Planungsfachmann oder der zuständigen Behörde zu klären. Eine sorgfältige Vorbereitung begrenzt Spalte, Fehlausrichtungen und Nachbesserungen, die die Brandschutzleistung beeinträchtigen könnten.

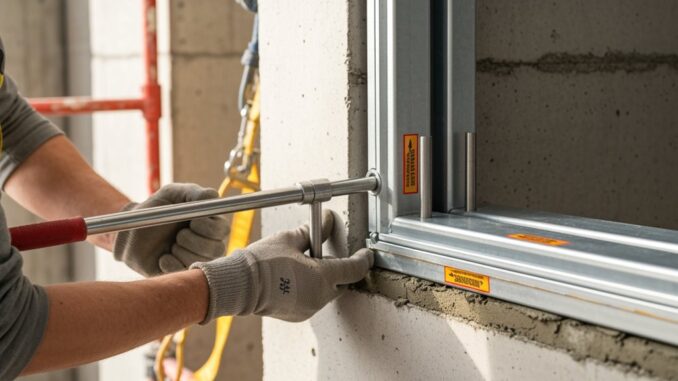

Rahmen, Glas und Beschläge installieren
Der bewertete Rahmen wird lotrecht, rechtwinklig und waagerecht positioniert und anschließend gemäß der Zulassung, den genehmigten Werkstattzeichnungen und den geltenden Vorschriften verankert. Feuerschutzglas wird mit zugelassenen Verglasungsmaterialien, erforderlichen Abständen und geschützten Kanten eingesetzt, um die Bewertung der Baugruppe aufrechtzuerhalten. Hardware wird nur mit zugelassenen Komponenten angebracht, befestigt und versiegelt, um die Brandschutzleistung und den sicheren Betrieb zu gewährleisten.
Rahmenplatzierung und Verankerung
Überprüfen Sie die genehmigten Werkzeichnungen, Auflistungsanforderungen und Rohbauöffnungstoleranzen, und setzen Sie dann den feuerwiderstandsfähigen Rahmen lotrecht, waagerecht, rechtwinklig und in einer Ebene mit der bewerteten Baugruppe ein. Der Installateur hält die Rahmenausrichtung aufrecht, ohne die Zargen zu verdrehen, zu verziehen oder zu zwingen, da Abweichungen die Riegelspiele, Umfangsdichtungen und die geprüfte Leistung beeinträchtigen können. Anker werden nur dort gesetzt, wo es durch die Zulassung, den Hersteller oder die konstruktive Planung vorgeschrieben ist, unter Verwendung von zugelassenen Befestigungsmitteln, Einbindetiefen, Randabständen und Abständen. Unterlegkeile, sofern zulässig, müssen nicht brennbar und stabil sein und an den Ankerpunkten positioniert werden, um die strukturelle Integrität unter thermischen und betrieblichen Lasten zu erhalten. Spalte rund um den Rahmen bleiben innerhalb der aufgelisteten Grenzen für die spätere Brandabschottung. Die Baugruppe wird nicht modifiziert, geschweißt, gebohrt oder vor Ort über schriftliche Genehmigungen hinaus zugeschnitten. Abschließende Prüfungen dokumentieren Lotrechte, Rechtwinkligkeit, Verankerung und Öffnungsmaße.
Brandschutzglas-Installation
Mit dem bewerteten Rahmen verankert und dokumentiert, erfolgt die Glasinstallation erst nach Bestätigung, dass die Verglasung, Setzklötze, Dichtungen, Verglasungsband, Leisten, Befestigungsmittel und Dichtmassen der genehmigten Brandschutzfenster-Zulassung sowie den Anforderungen an Temperaturanstieg oder Wasserstrahlprüfung entsprechen, sofern zutreffend. Der Installateur überprüft die Etikettensichtbarkeit, Glasorientierung, Randabstände, Einstandsmaße und Gewichtsgrenzen vor der Handhabung. Nur gelistete feuerwiderstandsfähige Materialien werden in die Konstruktion eingebaut; Substitutionen oder Feldzuschnitte werden abgelehnt, sofern nicht ausdrücklich vom Hersteller und der zuständigen Behörde genehmigt. Das Glas wird auf zugelassenen Klötzen gesetzt, zentriert ohne Punktbelastung, und vor Metallkontakt geschützt. Erforderliche Installationstechniken umfassen die Einhaltung vorgegebener Klotzpositionen, kontinuierlichen Dichtungskontakt, gleichmäßigen Leistenanschluss und saubere Lagerflächen. Nach der Platzierung werden die Leisten mit dem vorgeschriebenen Drehmoment oder Abstand gesichert, und die Öffnung wird auf Schäden inspiziert.
Hardware-Montage und -Abdichtung
Hardware nur nach der zugelassenen Zarge und dem gesicherten, unbeschädigten und anhand der genehmigten Brandschutzfenster-Zulassung bestätigten Glas anbringen. Installateure dürfen nur aufgeführte Bänder, Türschließer, Schlösser, Riegel, Feststellvorrichtungen und andere vom Hersteller angegebene zugelassene Hardwaretypen verwenden. Substitutionen, Nachbohren auf der Baustelle, Schneiden oder Vergrößern von Befestigungspunkten sind verboten, sofern dies nicht ausdrücklich in der Zertifizierung erlaubt ist.
Befestigungsmittel müssen der geprüften Baugruppe entsprechen, die erforderliche Tiefe im Untergrund durchdringen und ohne Verformung der Zarge festgezogen werden. Betriebsspalte, Schließkraft und Riegeleingriff sind anhand der Montageanleitung zu überprüfen. Zugelassene Dichtungsmaterialien, einschließlich Intumeszenzstreifen, brandgeschützte Dichtungen, Umfangsdichtmittel und Hinterfüllmaterialien, müssen durchgehend, kompatibel und korrekt positioniert sein. Überschüssiges Dichtmittel darf die Entwässerung oder Bewegung nicht behindern. Die abschließende Inspektion soll die Selbstschließfunktion, die Rauchkontrolle, die Identifikationsetiketten und die dokumentierte Konformität bestätigen.
Fugen abdichten, um Rauch und Hitze zu blockieren
Dichten Sie Umfangsfugen, Unterlegkeile und Pfostenschnittstellen mit den feuerhemmenden Materialien ab, die für die geprüfte Fensterbaugruppe angegeben sind. Installateure sollten der Zulassung folgen, nicht der Präferenz: Mineralwolledichte, Intumeszenzabdichtungstiefe, Hinterfüllungstyp und Raupengeometrie müssen dem bewerteten System entsprechen. Diese Rauchbarrieren erhalten den Hitzewiderstand, indem sie die Migration heißer Gase, das Umgehen von Flammen und druckbedingtes Lecken um den Rahmen herum begrenzen.
| Fugenbereich | Erforderliche Kontrolle |
|---|---|
| Umfangsspalt | Auf gelistete Kompression und Tiefe packen |
| Unterlegkeilhohlraum | Ohne freiliegende brennbare Abstandshalter füllen |
| Pfostenschnittstelle | Kontinuierliche vertikale und horizontale Unterbrechungen abdichten |
| Dichtungsraupe | Auf angegebene Breite, Haftung und Profil einarbeiten |
Die Arbeiten sollten auf sauberen, trockenen und stabilen Untergründen durchgeführt werden. Staub, Zementschlämme, Öl und loser Mörtel verringern die Haftung und können verborgene Leckagewege erzeugen. Dichtungsmittel darf bewegliche Fugen nicht über die geprüfte Kapazität hinaus überbrücken. Wenn Toleranzen den aufgeführten Bereich überschreiten, muss die Öffnung korrigiert werden, bevor die Abdichtung fortgesetzt wird.
Inspizieren, Kennzeichnen und Dokumentieren der Compliance
Nach Fertigstellung der Perimeterdichtungen und Anschlüsse sollte die installierte Brandschutzfenstereinheit anhand der Zulassung, der genehmigten Werkstattzeichnungen und der projektbezogenen Brandschutzanforderungen überprüft werden. Die Verifikation sollte bestätigen, dass Rahmentyp, Verglasung, Glashalterausrichtung, Befestigungen, Anker, Abstände, Dichtungsmittel und die umgebende Konstruktion mit dem geprüften System übereinstimmen. Regulatorische Normen und die zuständige Behörde bestimmen die Abnahmekriterien, einschließlich der erforderlichen Feuerwiderstandsdauer, der Rauchschutzklassifizierung, der Aufprallbewertung und etwaiger Einschränkungen bei beweglichen Komponenten.
Prüfprotokolle sollten vorschreiben, dass qualifiziertes Personal die sichtbaren Bedingungen vor der Verdeckung und bei der Endabnahme überprüft. Etiketten auf Glas und Rahmen müssen dauerhaft, lesbar und übereinstimmend mit den Zertifizierungsunterlagen sein; sie dürfen nicht übermalt, entfernt oder versetzt werden. Abweichungen erfordern eine schriftliche Beurteilung durch den Hersteller, den Planer oder eine anerkannte Prüfstelle vor der Genehmigung.
Unterlagen sollten Produktzertifikate, Lieferdokumente, Installationserklärungen, Fotografien, Prüfberichte und etwaige Korrekturfreigaben umfassen. Vollständige Dokumentation unterstützt die Inbetriebnahme, Übergabe, Wartungsplanung und künftige Prüfungen im Rahmen von Bauvorschriften.
Vermeiden Sie häufige Fehler beim Brandschutzfenster
Die Vermeidung von Fehlern bei Brandschutzfenstern erfordert eine strikte Übereinstimmung mit geprüften Baugruppen, Zulassungsanforderungen und genehmigten Installationsdetails. Eine falsche Rahmenauswahl kann die Feuerschutzeigenschaft ungültig machen, während eine mangelhafte Dichtungsanwendung den Rauch- und Flammenwiderstand beeinträchtigen kann. Jedes Bauteil und jede Verbindung muss dem angegebenen normkonformen System entsprechen.
Falsche Rahmenauswahl
Wenn ein Brandschutzfenster mit dem falschen Rahmen eingebaut wird, kann die Baugruppe ihre gelistete Feuerwiderstandsklasse verlieren, selbst wenn die Verglasung konform ist. Die Spezifikation muss dem geprüften System entsprechen: Rahmenmaterialien, Profilgeometrie, Verankerungen und zugelassene Einbautechniken. Eine Substitution ist keine Feldentscheidung; sie stellt einen Verstoß gegen die Konformität dar.
| Prüfpunkt | Erforderliche Maßnahme |
|---|---|
| Bewertungsetikett | Identische Feuerwiderstandsklasse überprüfen |
| Rahmentyp | Geprüftes Stahl-, Holz- oder Aluminiumsystem abgleichen |
| Schnittstelle | Wandtyp und Befestigungsmuster bestätigen |
Ein Installateur sollte die Zulassung wie Quellcode lesen: keine undokumentierten Parameter, keine stillen Überschreibungen. Wenn die Wandöffnung einen anderen Rahmen erfordert, muss das Planungsteam eine kompatible gelistete Baugruppe beschaffen, bevor die Arbeiten fortgesetzt werden. Die korrekte Rahmenauswahl erhält die Brandabschottung, begrenzt die Wärmeübertragung und ermöglicht eine nachvollziehbare Inspektion.
Schlechte Dichtmittelauftragung
Verwenden Sie ausschließlich das im geprüften Brandschutzfenster-System angegebene Dichtungsmittel, da ein nicht zugelassenes Produkt, eine falsche Raupenbreite oder eine unvollständige Umfangsabdichtung die Zulassung ungültig machen und einen Weg für Rauch, Flammen oder heiße Gase schaffen kann. Installateure müssen zugelassene Dichtungsmitteltypen anhand der Zulassung, der Feuerwiderstandsklassifizierung, der Substratkompatibilität und der Fugenabmessungen überprüfen, bevor die Arbeiten beginnen. Die Verwendung von Standard-Silikon, Acryl oder Schaum stellt einen nichtkonformen Zustand dar, sofern die Systemdokumentation dies nicht ausdrücklich erlaubt. Korrekte Anwendungstechniken umfassen saubere, trockene Kontaktflächen, eine durchgehende Hinterfüllung, wo erforderlich, gleichmäßiges Glätten sowie vollständigen Kontakt mit Rahmen- und Wandsubstraten. Lücken, Hohlräume, übersprungene Ecken und überfüllte Fugen müssen vor der Inspektion behoben werden. Montagepersonal sollte Produktname, Charge, Einbauort und Aushärtungsbedingungen für die Konformitätsnachverfolgung dokumentieren.
